Das effiziente Lamellenseparationssystem (Flüssig-Flüssig, Flüssig-Fest) mit hoher Effizienz und langer Lebensdauer.
Der runde Lamellensedimentator (SLC) für chemisch-physikalische Prozesse ist eine fortschrittliche Technologie zur Abscheidung von Schwebstoffen sowie zur Klärung durch Flockung von Schadstoffen in Abwässern. Dank eines durchdachten Designs ge-währleistet er hohe Sedimentations- oder Flotationsleistungen, eine lange Lebensdauer und einen geringeren Wartungsaufwand im Vergleich zu herkömmlichen Systemen.
Der SLC wird in einem Rahmen aus rostfreiem Stahl (AISI 304, AISI 316, Titan oder Duplex) gefertigt und ist so ausgelegt, dass er Korrosion und aggressiven Chemikalien widersteht. Dies garantiert eine langfristige Zuverlässigkeit und Betriebssicherheit.
Die Lösung für eine effiziente Sedimentation und Ölabscheidung
Zentrale Komponente bei chemisch, physicalischen und biologischen Verfahren
Eigenschaften
Für eine gezielte und effiziente Wasserbehandlung in beengten Räumen.

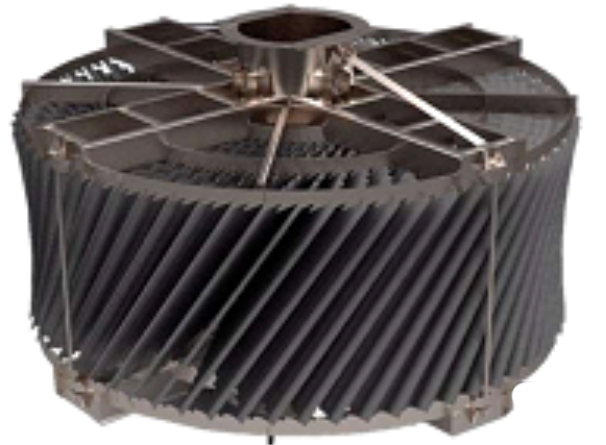

Kompakte Einheiten mit leichtem Lamellenpaket, ausgelegt für geringe Durchflussmengen (max. 30 m³/h) oder beengte Räume (max. Ø 1.600 mm). Einsetzbar für kleine kommunale oder industrielle Anlagen, Pilotanlagen und leichte Prozessabwässer. Gewährleisten eine schnelle Installation, minimale Platzanforderungen und ein hervorragendes Preis-Leistungs-Verhältnis.
Legende der Anschlüsse:
1 – Zulauf Abwasser
2 – Schlammabgang
3 – Klarwasserabgang
4 – Mannloch
| Typ | Durchmesser (mm) | Ölabscheidung bis zu (m³/h) | Tertiäre Behandlung Trinkwasser | Grundwasser bis zu (m³/h) | Inertstofftrennung Sande bis zu (m³/h) |
|---|---|---|---|---|---|
| SLC EC | Von 1.000 bis 1.200 | 5 | 6 | 10 | 15 |
| SLC EC | Von 1.200 bis 1.400 | 8 | 9 | 15 | 23 |
| SLC EC | Von 1.400 bis 1.600 | 10 | 12 | 20 | 30 |
Überlegene Effizienz und hohe Behandlungsqualität
Standardkonfiguration der SLC-Baureihe für mittlere Durchsätze bis ca. 100 m³/h (von Ø 1.800 mm bis Ø 3.000 mm). Sie bietet ein ausgezeichnetes Gleichgewicht zwischen Effizienz, Kosten und planerischer Flexibilität.
Für fast alle Anforderungen einsetzbar:
| Typ | Durchmesser (mm) | Ölabscheidung bis zu (m³/h) | Tertiäre Behandlung Trinkwasser bis zu (m³/h) | Grundwasser bis zu (m³/h) | Inertstofftrennung Sande bis zu (m³/h) |
|---|---|---|---|---|---|
| SLC.F | Von 1.600 bis 1.800 | 14 | 17 | 27 | 41 |
| SLC.F | Von 1.800 bis 2.000 | 17 | 20 | 33 | 50 |
| SLC.F | Von 2.000 bis 2.200 | 20 | 24 | 39 | 59 |
| SLC.F | Von 2.200 bis 2.600 | 24 | 29 | 48 | 72 |
| SLC.F | Von 2.600 bis 3.000 | 35 | 42 | 70 | 105 |
Hohe Behandlungskapazität für große Durchflussmengen
Hocheffiziente Modelle mit hoher Fächennutzung, entwickelt zur Optimierung der Sedimentation auf begrenztem Raum bis ca. 600 m³/h
(Ø 2.000 mm bis Ø 4.000 mm).
Typischerweise eingesetzt in Anlagen mit hohen Durchflussmengen oder bei maximalen Anforderungen an die Feststoff-/Flüssigkeitstrennung. Ideal für Erweiterungen oder Nachrüstungen bestehender Anlagen.
Legende der Anschlüsse:
1 – Zulauf Abwasser
2 – Schlammabgang
3 – Klarwasserabgang
4 – Mannloch
| Typ | Durchmesser (mm) | Ölabscheidung bis zu (m³/h) | Tertiäre Behandlung Trinkwasser bis zu (m³/h) | Grundwasser bis zu (m³/h) | Inertstofftrennung Sande bis zu (m³/h) |
|---|---|---|---|---|---|
| SLC HC | 2.000 | 66 | 33 | 49,5 | 132 |
| SLC HC | 3.000 | 160 | 80 | 120 | 320 |
| SLC HC | 4.000 | 240 | 120 | 180 | 480 |
Für die Abscheidung und Vordickung von Belebtschlamm vorgesehen
Ideale Lösung für Sedimentation und Eindickung in biologischen Belebtschlammprozessen. Der Bodenschieber mit Pins gewährleistet eine ausgezeichnete Schlammdichte und eine schnelle Entleerung vom Boden.
| Typ | Durchmesser (mm) | 300 ml/l – Imhoff-Kegel bis zu (m³/h) | 500 ml/l – Imhoff-Kegel bis zu (m³/h) |
|---|---|---|---|
| SLC SL | 1.800 | 16 | 8 |
| SLC SL | 2.000 | 23 | 11 |
| SLC SL | 2.600 | 37 | 18 |
| SLC SL | 3.000 | 51 | 25 |
Für die Abscheidung von Belebtschlamm mit hohen Konzentrationen vorgesehen
SLC BIO-Konfiguration mit reduzierter Höhe und variablen Durchmessern von
Ø 3.000 mm bis Ø 4.000 mm.
Optimierte Abmessungen für den Straßentransport ohne Begleitfahrzeug. Geeignet für die sekundäre Sedimentation von biologischem Belebtschlamm, auch bei hohen Schlammengen (Imhoff-Kegel).
Legende der Anschlüsse:
1 – Zulauf Abwasser
2 – Schlammabgang
3 – Klarwasserabgang
4 – Mannloch
| Typ | Durchmesser – Höhe (mm) | 500 ml/l – Imhoff-Kegel bis zu (m³/h) | 700 ml/l – Imhoff-Kegel bis zu (m³/h) |
|---|---|---|---|
| SLC BIO | Ø 3.000 – h 4.000 | 20 | 10 |
| SLC BIO | Ø 4.000 – h 3.000 | 25 | 12 |
Fortgeschrittene Schlammflotation
Schwerkraft- oder Druckluftflotation zur Abscheidung von Schlamm, Fetten und/oder Ölen. Ausgestattet mit Zulaufkammer, Schaber mit Schaumkasten, Sedimentauffangtrichter und einstellbarem Überlauf. Auf Anfrage kann das Sättigungssystem mit geliefert werden.
Legende der Anschlüsse:
1 – Zulauf Abwasser
2 – Schlammabgang
3 – Klarwasserabgang
4 – Mannloch
| Typ | Durchmesser (mm) | Ölabscheidung bis zu (m³/h) | Grundwasser bis zu (m³/h) | Belebtschlamm bis zu (m³/h) |
|---|---|---|---|---|
| SLC DAF | 2.000 | 50 | 15 | 7,5 |
| SLC DAF | 3.000 | 120 | 36 | 18 |
| SLC DAF | 4.000 | 200 | 60 | 30 |
Verfügbares Zubehör für den Rund-Lamellensedimentator SLC.
Trichter
Der Rund-Lamellensedimentator ist mit einem geneigten Trichter von 60° oder 70° erhältlich, um unterschiedlichen Sedimentationsanforderungen gerecht zu werden und die hydraulische Leistung zu optimieren.
Durchgang
Möglichkeit zur Installation eines Mannlochs zur erleichterten Inspektion und Wartung im Inneren.
Integrierte Flockungs Behälter
Unsere Sedimentatoren können mit Flockungskammern ausgestattet werden.
Kombinierter Sedimentations- und Flotationsbereich
Der Lamellensedimentator kann mit einem kombinierten Absetz- und Flotationsbereich ausgestattet werden, um die Abscheideeffizienz zu erhöhen und optimale Leistung auch bei variabler Belastung zu gewährleisten.
Deckel
Erhältlich sowohl in leichter Ausführung als auch begehbar.
Ölabscheider
Der Sedimentator kann mit einem System zur Entfernung von Oberflächenölen ausgestattet werden.
Anti-Flotationslamelle
Lamelle zur Zurückhaltung von aufschwimmenden Stoffen.
Aktivkohlefilter
Behälter für Aktivkohle, ideal für fortgeschrittene Adsorptionsprozesse von Mikroschadstoffen, PFAS und anderen persistierenden Substanzen.
Die Wahl der Größe und des Typs des Sedimentators ist ein entscheidender Aspekt zur Gewährleistung der Prozesseffizienz. Unsere Erfahrung ermöglicht es uns, den Separator entsprechend den spezifischen Anforderungen zu optimieren und für jede Anwendung optimale Leistungen sicherzustellen. Für eine korrekte Dimensionierung benötigen wir einige Informationen über die zu behandelnde Flüssigkeit.
GEWÜNSCHTE BEHANDLUNGSART:
(bitte die entsprechende Tabelle ausfüllen)
| Erforderliche Daten | Einheit | Wert |
|---|---|---|
| Zu behandelnde Durchflussmenge | pro Stunde | |
| Schwebstoffe im Zulauf | g/l | |
| Herkunft des Abwassers | — | |
| pH | — | |
| Abwassertemperatur | °C | |
| Vorhandensein von schwimmenden Stoffen | Schlamm, Öle oder Sonstiges | JA | NEIN |
| Schlammvolumen (Imhoff-Kegel) nach 30 Minuten | ml/l | |
| Schlammvolumen (Imhoff-Kegel) nach 120 Minuten | ml/l |
| Erforderliche Daten | Einheit | Wert |
|---|---|---|
| Zu behandelnde Durchflussmenge | pro Stunde | |
| Öl-/Schlammkonzentration am Einlass | g/l | |
| Herkunft des Abwassers | — | |
| pH | — | |
| Abwassertemperatur | °C | |
| Vorhandensein von Sedimenten (falls ja, bitte unten angeben) | Sand, Schlamm oder Sonstiges | JA | NEIN |
| Schlammvolumen (Imhoff-Kegel) nach 30 Minuten | ml/l | |
| Schlammvolumen (Imhoff-Kegel) nach 120 Minuten | ml/l | |
| Maßliche Einschränkungen (falls vorhanden, bitte angeben) | — | |
| Installation in Erdbebengebieten (falls zutreffend, Gebiet angeben) | — |
